水力旋流器概述
水力旋流器是用于分離去除污水中較重的粗顆粒泥砂等物質的選礦設備。有時也用于泥漿脫水。分壓力式和重力式兩種，常采用圓形柱體構筑物或金屬管制作。水靠壓力或重力由構筑物（或金屬管）上部沿切線進入，在離心力作用下，粗重顆粒物質被拋向器壁并旋轉向下和形成的濃液一起排出。較小的顆粒物質旋轉 到一定程度后雖二次上旋渦流排出。
水力旋流器的構造：上部為圓錐形。在圓柱形筒體上裝有與筒壁呈切線方向的給礦管。圓錐上部裝有與圓柱部分相連通的中心溢流管。溢流管的上端則通過緩沖室或直接與外部管道聯接以排出溢流。在圓錐形底部裝有沉砂咀，以排出粗粒沉砂。為了減不磨損，可在給礦口、沉砂咀及筒體內壁襯以耐磨橡膠或用輝綠巖、鑄石、碳化硅等耐磨材料。

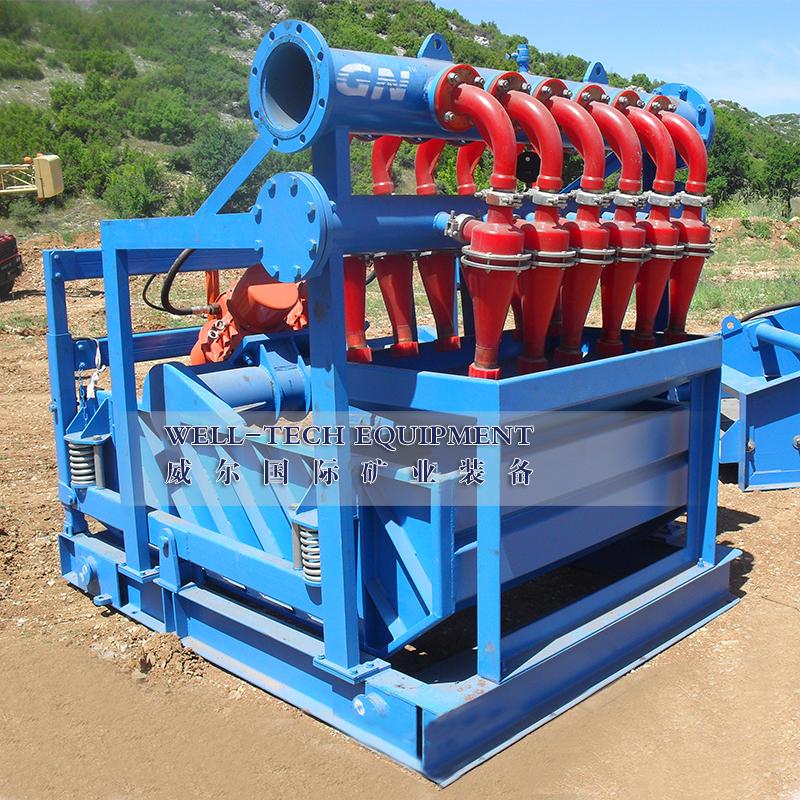

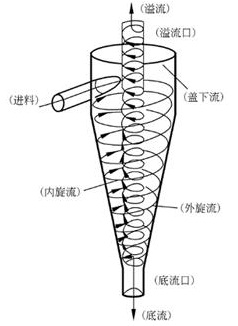

水力旋流器的工作原理:當?shù)V漿用砂泵（或高差）以一定壓力（一般是0.5～2.5公斤/厘米）和流速（約5～12米/秒）經給礦管沿切線方向進入圓筒后，礦漿便以很快的速度沿筒壁旋轉，而產生很大的離心力。在離心力和重力的作用下，較粗、較重的礦粒被拋向器壁，沿螺旋線的軌跡向下運動，并由圓錐體下部的排吵咀排出，而較細的礦粒則在錐體中心和水形成內螺旋狀的上升礦漿流，經溢流管排出。 水力旋流器與機械分級機相比，其優點有：無運動部件，構造簡單；單位容積的生產能力較大，占面積?。环旨?jí)效率高（可達80%～90%），分級粒度細；造價低，材料消耗少。其缺點是零部件麿損快；動力消耗大；給礦的壓力、濃度及粒度對分級指標有較大影響。
水力旋流器已廣泛應用于各大金屬礦山的選礦工藝中。
水力旋流器主要體現在以下作業：
1、一段閉路磨礦分級
2、二段閉路磨礦分級
3、精礦再磨分級
4、原礦選前選后脫泥
5、尾礦的筑壩與回填

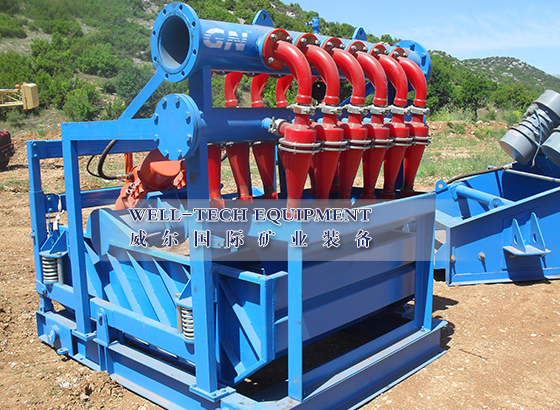

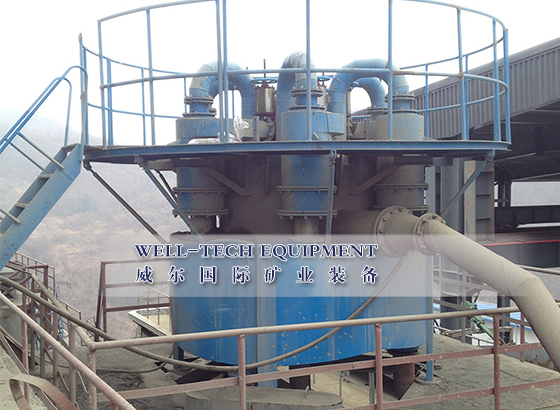

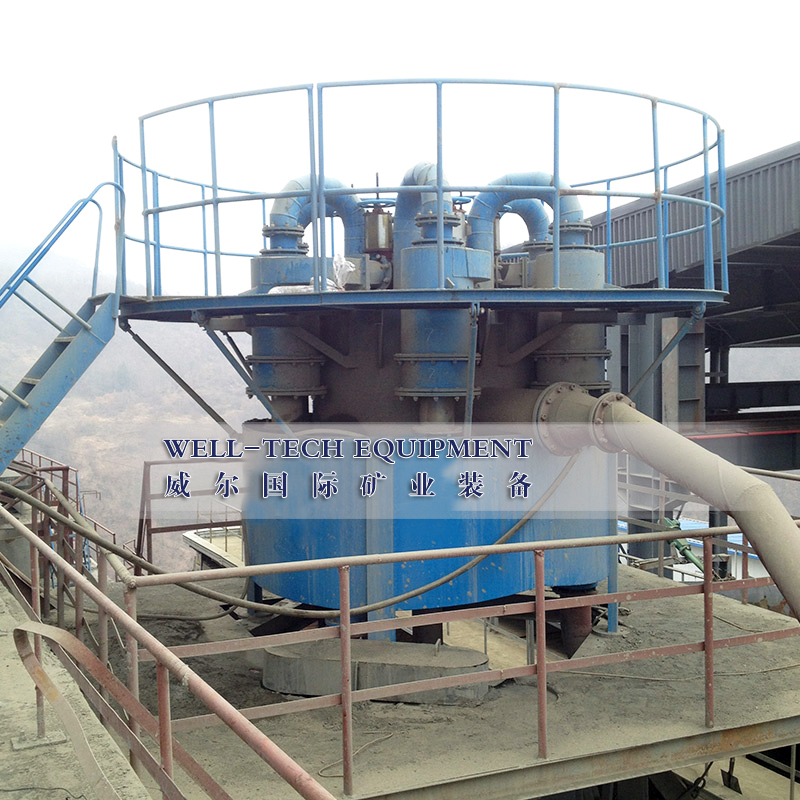

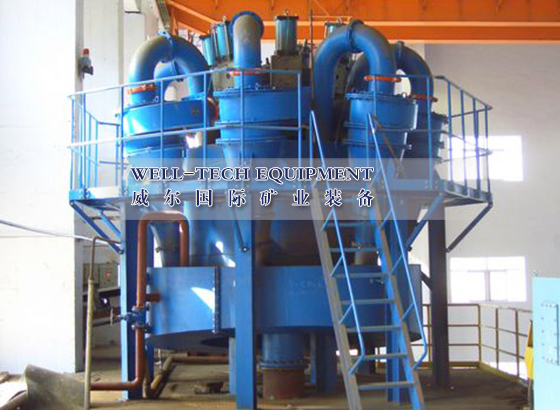

在與一段磨機構成的閉路磨礦分級系統中，在較高的給礦濃度下，具有較高的分級效率和較細的溢流細度，分級效率比常用的螺旋分級機高出5-10%，有利于磨機利用系數的提高。根據磨礦處理量、溢流細度和沉砂濃度的要求，正確選擇合適規格及型號的旋流器，是能否達到最優化工作條件的前提?？蔀橛脩?hù)提供Φ50、Φ75、Φ100、Φ125、Φ150、Φ200、Φ250、Φ300、Φ350、Φ500、Φ660等單機、并聯機組或串聯機組。
在選礦廠尾礦送往尾礦庫處理時，尾礦中小于37μm的細砂不宜作為尾礦筑壩的材料。使用旋流器分級后，粗粒尾礦留在壩體部位，細粒級向尾礦池的尾部運動，細粒礦漿在流動過程中也自然分級，稀而細的尾礦流動過程中也自然分級，在尾礦庫的尾部則有一段是澄清水區，可作為回水利用。全尾充填工藝中，使用旋流器預分級濃縮，使大部分粗顆粒預先分離下來，降低后續過濾機的負荷，能達到較佳效果。使用旋流器完成筑壩與充填作業，可以解決尾礦壩壩體漏礦、灘面塌陷、外排水超標等問題，可取得明顯的經濟效益和社會效益。
水力旋流器主要技術參數表
|
型號
|
筒體內徑
（mm）
|
錐角
（ｏ）
|
溢流管直徑
（mm）
|
底流口直徑
（mm）
|
允許最大給料粒度
（mm）
|
給料壓力
（Mpa）
|
處理能力
（m3/h）
|
分級粒度
um）
|
重量
（Kg）
|
|
FX660
|
660
|
20
|
180~240
|
80~150
|
16
|
0.03-0.2
|
250~350
|
74-220
|
995
|
|
FX500
|
500
|
20
|
130~200
|
35~100
|
10
|
0.03~0.3
|
140~220
|
74~200
|
495
|
|
15
|
74~150
|
540
|
|
FX350
|
350
|
20
|
80~120
|
30~70
|
6
|
0.04~0.3
|
60~100
|
50~150
|
182
|
|
15
|
50~120
|
230
|
|
FX300
|
300
|
20
|
65~115
|
20~50
|
5
|
0.04~0.3
|
45~85
|
50~150
|
108
|
|
15
|
40~100
|
169
|
|
FX250
|
250
|
20
|
60~100
|
16~45
|
3
|
0.06~0.35
|
40~60
|
40~100
|
72
|
|
15
|
40~100
|
77
|
|
10
|
30~100
|
83
|
|
FX200
|
200
|
20
|
40~65
|
16~32
|
2
|
0.06~0.35
|
25~40
|
40~100
|
60
|
|
15
|
30~100
|
64
|
|
10
|
30~100
|
69
|
|
FX150
|
150
|
20
|
30~45
|
8~22
|
1.5
|
0.06~0.35
|
11~20
|
30~74
|
20
|
|
15
|
30~74
|
22
|
|
8
|
30~74
|
60
|
|
FX125
|
125
|
17
|
25~40
|
8~18
|
1
|
0.06~0.35
|
8~15
|
20~100
|
10
|
|
8
|
20~74
|
12
|
|
FX100
|
100
|
20
|
20~40
|
8~18
|
1
|
0.06~0.35
|
5~12
|
20~100
|
8
|
|
15
|
20~100
|
13
|
|
8
|
20~100
|
21
|
|
FX75
|
75
|
15
|
15~22
|
6~12
|
0.6
|
0.1~0.4
|
2~5
|
20~74
|
4.2
|
|
6
|
5~40
|
7
|
|
FX50
|
50
|
15
|
11~16
|
3~8
|
0.3
|
0.1~0.4
|
1~2
|
10~74
|
2
|
|
6
|
5~30
|
2.5
|
