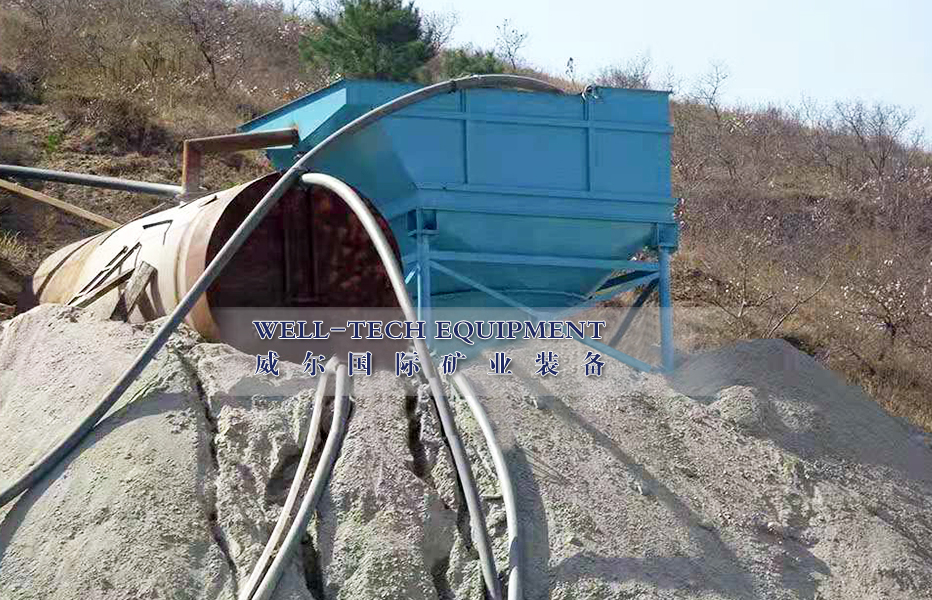

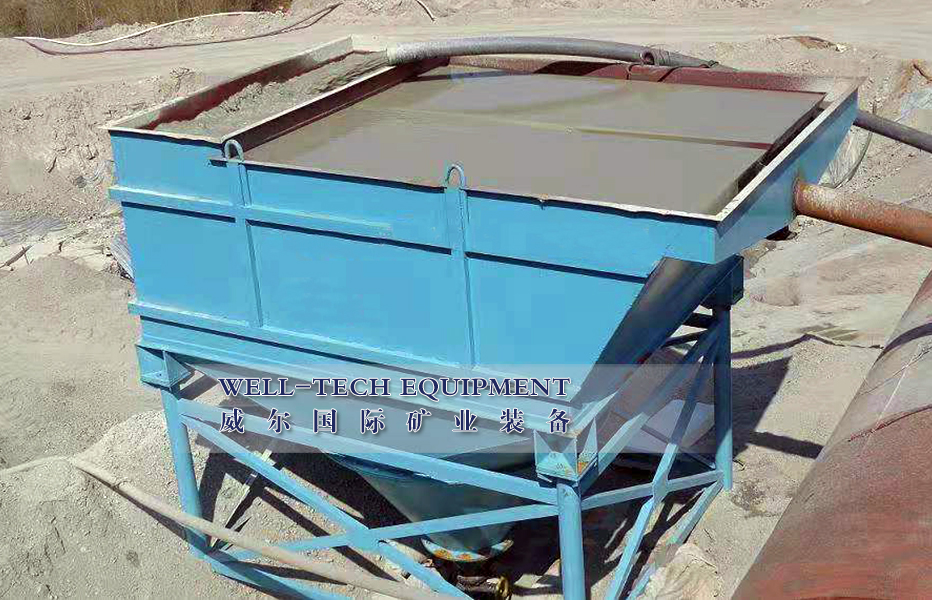

斜管濃密機
主要技術參數
|
規格
|
外型尺寸（長×寬×高)
|
礦漿濃度
|
水回收
|
|
TY—1㎡
|
1700×1245×2610
|
50—150 t / d
|
100—150 t / d
|
|
TY—5㎡
|
3580×2350×3500
|
300—800 t / d
|
500—1000 t / d
|
|
TY—10㎡
|
7160×2350×3500
|
500—1500t / d
|
1000—1500 t / d
|
斜管濃密機 (分級機)機，是本廠在總結傳統的周邊 (中心)傳動型濃密機工作原理、特點和淺層沉降理論基礎上研究開發的高效沉降濃縮 (分級)設備。該斜管濃密機設備體積小、占地少、無動力、投資少、使用成本低、沉降濃縮效率高。適用金屬、非金屬選礦廠、建材、化工等行業的排污處理；近年來已在鎢、錫等稀貴金屬選礦廠廣泛推廣使用。
二、斜管濃密機工作原理
將礦漿或其它待處理液體從給料區進入沉降濃縮區，在此區形成相對動態平衡的懸浮過程，礦漿中粒度較大的顆粒，由于其沉降末速度較大，在克服水流脈動力下，經過沉降濃縮區懸浮過濾層過濾，快速沉淀進入底部排料口排出，未能克服水流脈動力而沉淀的粒徑較小的顆粒隨著上升水流進入斜管區。斜管區按一定的角度填充了六角形薄壁多孔斜管。將水流分成許多的沉淀單元，進入斜管區的較細顆粒在層流水力沉降條件下到達斜管壁上，積累到一定量后，在重力作用下下滑到沉降區，根據分離粒度處理能力設計要求，未能在斜管區沉降的微細粒，將隨著溢流排出，從而實現了分級與沉淀的過程。
三、斜管濃密機設備特點：具有高效節能，安裝方便，配置靈活，可控性好特點。
1、體積小、占地少、建設購置成本低，占地面積相當于老式濃密池的1/12一1/20，購置費用僅為二分之一。
2、技術先進效率高。可在該設備機上實現分級，濃縮得到回收的金屬礦物或濃縮排放減少污水排放量和水回收利用等多種功能。
3、節能減排效果好。該斜管濃密機設備不用動力，節約電能消耗，并經沉降過濾溢流的水可達標排放，回收利用，減少選礦污水排放量的60一80%
