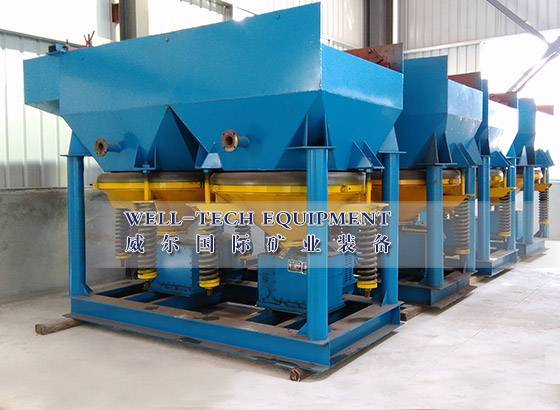

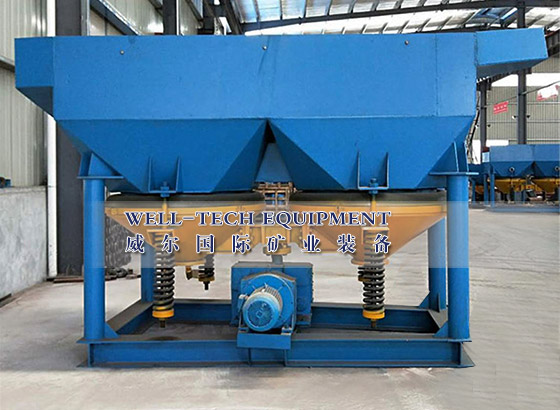

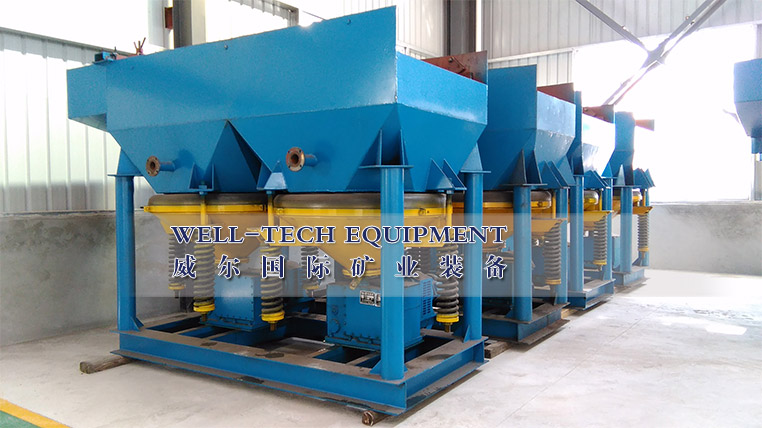

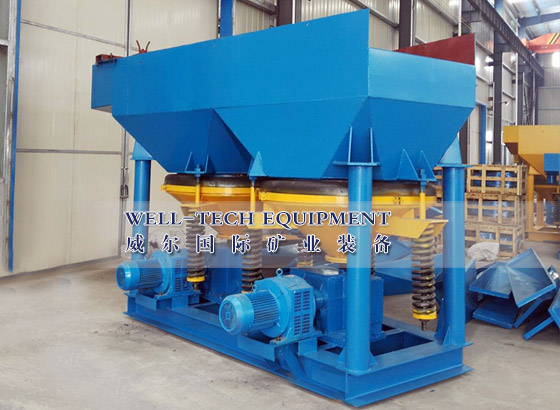

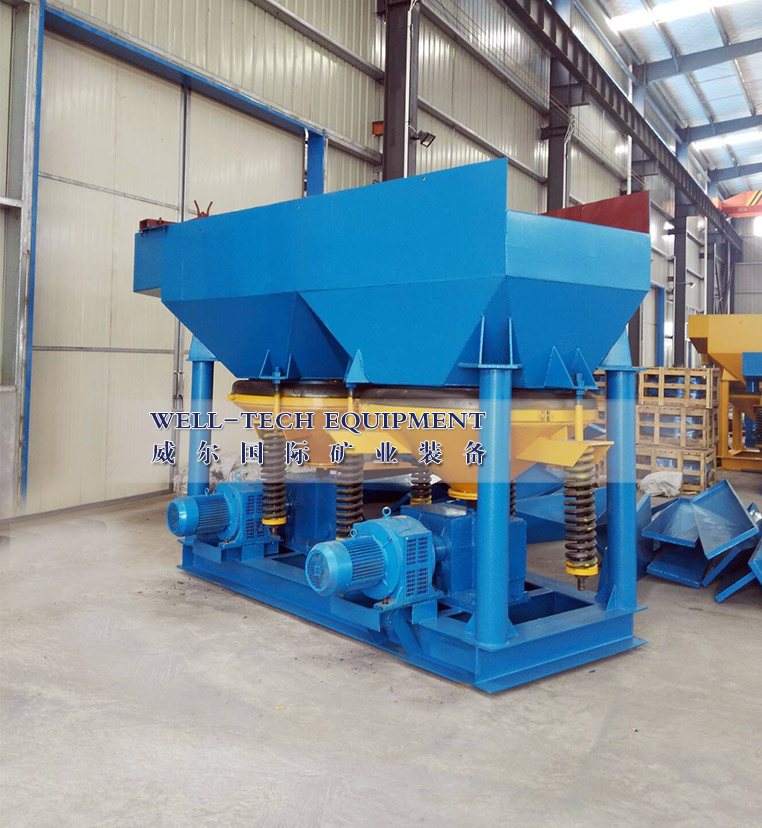

鋸齒波跳汰機概述
鋸齒波跳汰機是重力選礦的關鍵設備之一。由于它處理能力大，選別粒度范圍廣，回收率高，效果好，鋸齒波跳汰機廣泛應用于選別砂金、錫、鎢、鉛、鋅、銻、錳、金剛石、鐵礦等有色冶金礦山和采金船上。而此類產品中的JT4-2、JT1.5-2型鋸齒波大顆粒跳汰機，給礦最大粒度可達30MM，采用篩上篩下排礦。應用于重晶石礦、錳礦、鐵礦等礦石的選礦，更具有給礦粒度范圍寬，篩下補給水量顯著減少等優點。
傳統的跳汰機多為圓周偏心驅動，其跳汰脈動曲線多為正弦波形，由于隔膜運動產生的上升、下降水流速度和作用時間基本相同，因此，不利于跳汰床層松散及礦粒按比重分層，從而影響了設備的選別比和回收率。
鋸齒波跳汰機是根據跳汰床層理論分層規律，在傳統跳汰機基礎上進行研制和改進的一種節能重選設備，其跳汰脈動曲線呈鋸齒形，使上升水流快于下降水流：上升時間短、下降時間長；克服了正弦波，脈動曲線跳汰機產生的上升、下降水流和作用時間相同的缺陷，增強了床層的松散度，緩解了吸入作用，使礦物中的重礦粒得到充分沉降，大大提高了設備的選別比能力和回收率。其與正弦波跳汰機對比分別提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量減少30%-40%，占地面積減少1/3，且沖程可調整，由于采用電磁調整電機進行拖動使沖次可無級調節。其性能達到國內先進水平，是目前較理想的節能重選設備之一。
鋸齒波跳汰機優勢和特點
1 處理能力大，選別粒度范圍廣；
2 高富集比和高回收率；
3 易安裝，易操作，易維護；
4 鋸齒波跳汰脈動曲線使重礦物更容易下沉；
5 比傳統跳汰機省水30-40%；
6 采用可調速電機；
7 適用于選別砂金、錫、鈦、赤鐵、鐵礦、煤等礦物，特別是在錳礦、重晶石選礦領域中得到了廣泛應用。
鋸齒波跳汰機主要技術參數表
|
型號
Model
|
跳汰室
|
隔膜
|
給礦粒度
(mm)
|
篩下補充水量
(m3/t)
|
補充水壓力
(Mpa)
|
處理能力
(t/h)
|
功率
(Kw)
|
外形尺寸
(mm)
|
重量
(Kg)
|
|
形狀
|
面積
(m2)
|
沖程
(mm)
|
沖次
(r/min)
|
|
JT0.57-1
|
梯形
|
0.57
|
8.5—12
10—17
12-21
|
80-180
|
<6
|
1-2
|
≥0.05
|
1.5-3
|
1.5
|
1550×780×1530
|
610
|
|
JT1-1
|
梯形
|
1.04
|
<10
|
2-3
|
2.5-5
|
2.2
|
2270×1110×1890
|
900
|
|
JT2-2
|
矩形
|
2.28
|
<10
|
2-4
|
5-10
|
3
|
3225×1550×2050
|
1640
|
|
JT3-1
|
梯形
|
3
|
12-30
|
50-125
|
<10
|
3-6
|
7.5-15
|
5.5
|
2745×2000×3030
|
3085
|
|
JT4-2
|
矩形
|
4
|
25-57
|
<25
|
4-8
|
8-20
|
7.5
|
4240×1990×2750
|
3098
|
|
JT4-2S
|
矩形
|
4
|
25-57
|
<25
|
4-8
|
8-20
|
4×2
|
4240×1990×2750
|
3500
|
|
JT5-2
|
梯形
|
4.86
|
12-30
|
<10
|
3-6
|
12-25
|
7.5
|
3600×2000×2600
|
4500
|
