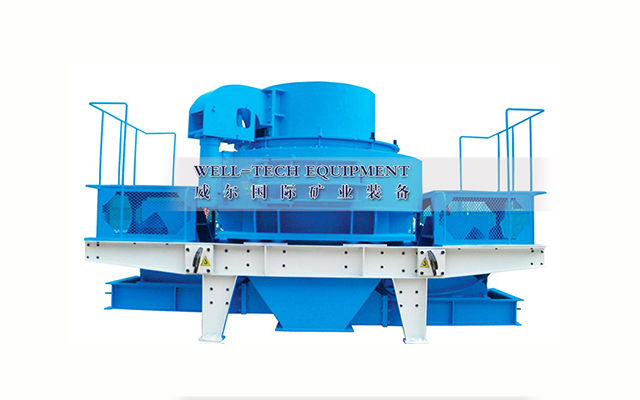

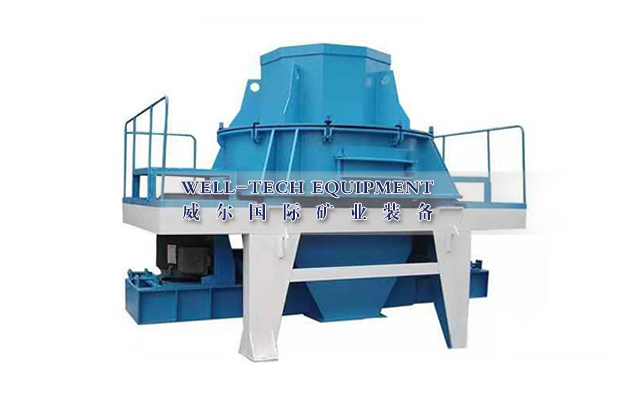

主體結構：沖擊式制砂機屬于立式破碎機，主要由主機、傳動系統、電動機等組成。電機為立式結構，用托架支撐，通過v帶傳動主軸作固定方向轉動。整機由機蓋、筒體、主軸、底座等部件組成。

(1)筒體分上下兩端，上端筒體的上部與機蓋相連，下端筒體的下部與底座相聯，筒體分為兩部分，一半為筒殼，另一半為門，呈縱向布置，通過折頁和螺栓聯接，使筒體有兩個密封膠條，在檢修時打開，門框裝密封橡膠條，筒體內壁上、下兩層護筒與門之間有一層綿綿狀結構，通過折頁和螺栓聯接在一起，便于檢修時打開，門框裝密封膠條，筒體內壁上、下兩層反擊板分別包圍著上、下、下兩層反擊板，通過折頁和螺栓聯接在一起，使筒體內部有上下兩層隔板，中間有上下兩層隔板，中間有一層

(2)大帶輪和兩個轉子安裝在主軸上，兩個轉子安裝在筒體的中間，每一轉子體的周周上都裝有底板錘，上轉子的頂部還裝有副板錘。
(3)在機蓋上部設置有兩個進料口，該底部下方開有一出料口，用于支撐主軸的兩個調心滾子軸承和一個推力調心滾子軸承分別位于機蓋和底座的中間位置。
(4)該型式機是根據破碎物料分級、輸入能量逐級增加的原則設計的，破碎比大，效率高，出料粒度細。
(5)本機間隙具有可調功能，確保出料粒度均勻、穩定。
(6)本機的易磨件采用優質高耐磨合金材料，使用壽命比高錳鋼高6-8倍。本機無專用潤滑裝置，注油簡單，軸承使用壽命長。
(7)本機為垂直密封性好，無粉塵，筒體可開啟，拆檢方便。
(8)能源消耗低，與現有錘式破碎機單位電力消耗相比可降低0.5-0.8kwh/t。
(9)配有過載保護裝置，提高設備運行可靠性。
